KYN28A-12型铠装移开式交流金属封闭开关设备
所属分类:高低压开关柜
产地:湖北襄阳
品牌:襄阳源创
销售客服:13508662630  13507271573

在线订购

  • 产品概述
  • 性能特点
  • 规格型号
  • 技术参数
  • 符合标准
  • 适用范围

    KYN28A-12(Z)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相50HZ电力系统,用于接受和分配电能并对电路实行控制,保护及监测。


  • 结构特点

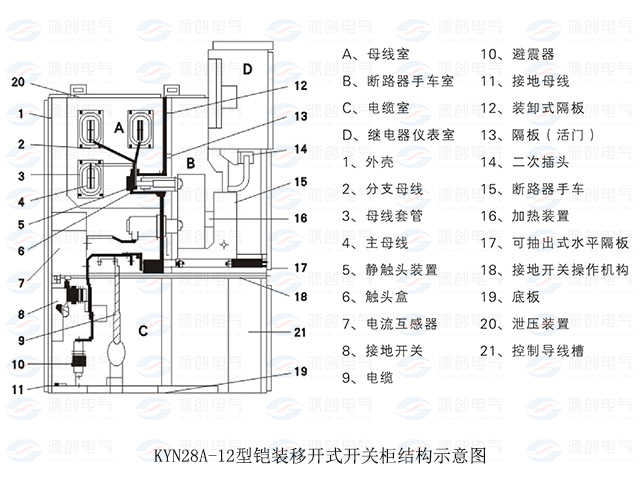

      ·开关设备结构见右图640x480图片3

      ·完全金属铠装,组装式结构,组合方案广。

      ·柜体选用进口的敷铝锌薄钢板,经CNC机床加工,采用先进的多重折边工艺,用拉铆螺母、高强度螺栓联接,且精度高、抗腐蚀、重量轻、强度高、零件通用性强。

      ·可配装国产的ZN63A-12系列或进口VD4系列真空断路器,适用性广、可靠性高、实现长年免维护。

      ·手车设工作、试验位置,各位置均有定位和显示装置,安全可靠。

      ·各类手车按模数积木式变化,保证同规格车可自由互换,不同规格车绝对不能进入。

    ·由专用运载车运送手车,操作轻便、灵活。

      ·电缆室可安装多达9根单芯电缆。

      ·高可靠的联锁装置,完全满足“五防”要求。

      ·各高压室均有泄压通道,确保人身安全。

      ·面门装有观察窗,可观察室内元件工作状态。


  • 高度B


    23002200( mm)

    高度A

    分支小母线额定电流达到1250A,热稳定电流40kA

    800( mm)

    分支小母线额定电流1600A以上

    1000(mm)

    高度C

    电缆进出线

    1500( mm)

    架空进出线

    1660( mm)


  • 项目



    单位

    数据

    额定电压



    kV

    3.67.212

    额定频率



    Hz

    50

    断路器额定电流



    A

    63012501600200025003150

    开关设备额定电流



    A

    63012501600200025003150

    额定短时耐受电流(4s)



    kA

    16202531.540

    额定峰值耐受电流(峰值)



    kA

    40506380100

    额定短路开断电流



    kA

    16202531.540

    额定短路关合电流(峰值)



    kA

    40506380100

    额定绝缘水平

    1min耐受电压

    极间、极对地间

    kV

    243242

    断口间

    kV

    243248

    雷电冲击耐受电压(峰值)

    极间、极对地间

    kV

    406075

    断口间

    kV

    467085

    防护等级

    外光为IP4X、隔空间、断路器室门打开时为IP2X


  • GB39063-35kV交流金属封闭开关设各)。GB/T11022(高压开关设备和控制设备标准的共用技术要求),IEC60298(额定电压lkV以上50kV及以下交流金属封闭开关设备和控制设备),DL/T404(户内交流高压开关柜订货技术条件)。

一张图了解KYN28A-12型铠装移开式交流金属封闭开关设备
