业界动态
一文带你看懂中压配电柜市场的现在和未来

发布时间:2018-05-17

浏览量:0

发布人:未知

近些年国家电网也在通过不断的优化和改造,满足不断变化的电力需求。同时,城市美观供电可靠性,以及环境保护的要求也在不断提高。


土地稀缺,配电设施却要增加


随着经济的发展和城市的建设,城市土地资源越来越稀缺!与此同时,城市的很多地区用电需求却越来越大。据统计,2010年上海、北京、广州繁华地区的供电密度达到30~80 MW/km 2,并且一直呈现上升的趋势。

近些年国家电网也在通过不断的优化和改造,满足不断变化的电力需求。同时,城市美观、供电可靠性,以及环境保护的要求也在不断提高。根据最新的国家配电网规划,到2020年要全面建成安全可靠、经济高效、灵活先进、绿色低碳、环境友好的智能配电网;城市电网统一规划、统一标准、科技创新、清洁发展、优化布局;要尽可能采用少(免)维护、节能环保,具备有扩展功能的成熟设备


目前的市场情况


目前国内城网配电一般分4个层次:大城市220 kV或110 kV;中小城市110 kV或66 kV;城市内中压配电一般是35~10 kV;低压配电380/220 V,其中全国城市的用电接近全国用电2/3;根据《全国供用电规程》,送电超过160 kV˙A,用电超过250 kW或160~250 kV˙A,需采用6 kV供电;送电超过315 kV˙A以上,需采用10 kV供电。有关资料显示,380 V提高到10 kV供电,可减少线路损耗60%,减少用铜量及总投资52%,经济效益可观。

另一方面,城市电网的建设和改造,涉及增加或改造增容大量的中压(主要是10 kV级别)配电设备;公用配电站、小容量、密布点、短半径,环境友好和小型化是城市供电改造和城市进一步发展提出的新要求、新目标。在城市中心城区,一般情况是配电房面积大小很难再变化,但原有的设备需要更换,变配电站需要升级改造,供电容量也还要增加,往往采用小型化配电设备就是比较好的选择。

目前市场上中压配电柜类型不少,主要是35 kV,20 kV和10 kV的产品,如果按柜内绝缘质的方式分类,大约可分三大类:常规空气绝缘开关柜 Air Insulated Switchgear(以下简称通用型柜,或AIS柜);气体绝缘开关柜Gas Insulated Switchgear(以下简称气体柜或GIS);固体绝缘开关柜,Solid Insulated Switchgear(以下简称固体柜或SIS柜)。

各种开关柜对比情况

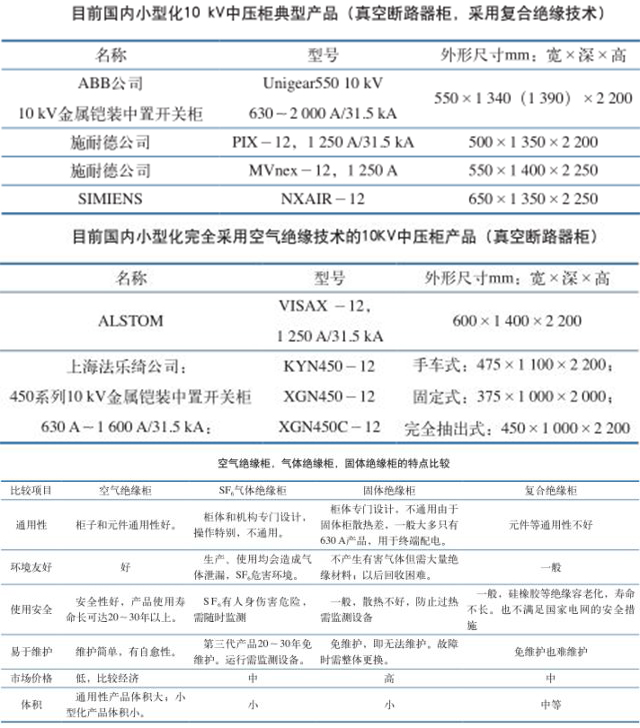

上面的表格对这几大类开关柜做了简单的比较。在《国网上海市电力公司非居民电力用户业扩工程技术导则(2014版)》和《国网上海市电力公司新建住宅区供电配套工程技术导则(2014版)》规定,外环线以其他小型化产品,10 kV级别气体柜体积变化不明显,外形尺寸和一般小型化空气绝缘和复合绝缘中压柜差距不大。目前市场上ABB公司Unigear550柜就是比较典型的代表,在大城市的建筑行业应用多年,产品也比较成熟,在市中心的大楼,医院等都有大量的运用。

这里尤其值得一提的是最新的上海法乐绮公司的产品,比气体柜和固体柜小,完全采用空气绝缘。ALSTOM的VISAX和上海法乐绮公司450柜这一类完全是空气绝缘方式的小型化中压开关柜,由于采用了全新的开关侧装设计技术,开关均是小型化纵向设计的产品,水母线和开关触头呈前后纵向布置,充分利用柜内的空间,隔离开关真空断路器等极柱以及水平母线联接基本在一条直线上,母线联接简单,连接点少,节约空间,大大节约钢板和铜材料。而且450柜的产品,采用的真空断路器产品机械寿命在三万次以上,机构采用单涡结构(也可选用固封结构),可靠性大大领先于其他产品。可以说这一类产品目前已经是小型空气型真空断路器柜的极致,非常适合大量运用于城市配网和建筑电气设计中,也完全符合国家电网安全技术措施的要求,在10 kV、25 MV˙A以下的系统的城市建设中,可以完全替代气体绝缘柜和一些国际大公司的小型复合绝缘柜,满足经济高效、节能、环保、灵活先进、智能化的城市供配电的理念。


未来需要什么样的配电柜


低碳环保、环境友好是国家可持续发展的战略发展要求,电网安全运行也需要高安全性和可靠性,维护简单、经济高效、功能先进,符合市场需求。在目前城市建设中,相对而言可靠性好,环境友好,维护简单,安全可靠的小型化中压柜,尤其是小型化空气绝缘配电柜相比气体柜、固体柜和一般的复合绝缘柜更适合城市的发展的实际要求。
