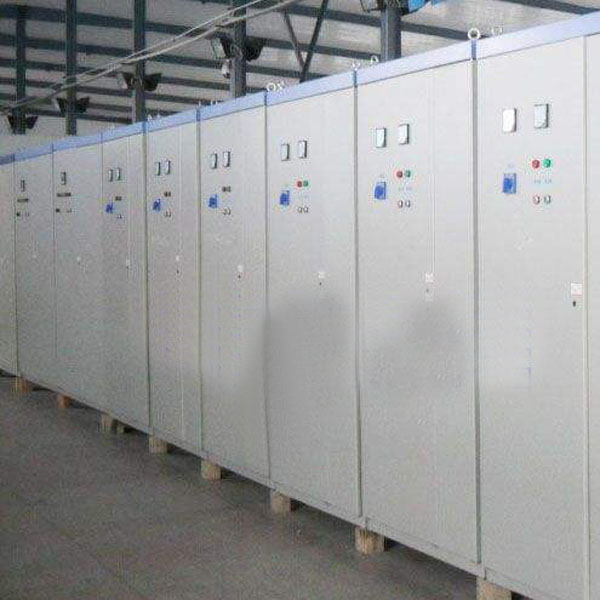

一、设备数量和供货范围

本项目的供货范围包括后表所有变负载进相器及相应的专用工具、测试设备和备品备件。

1.3. 专用工具

    卖方应提供安装、运行、检修所需要的非标准的专用工具。

1.4．备品备件：卖方应提供易损件及备品备件清单及数量，应满足安装、调试需要





二、技术要求

2.1.变负载进相器，须具备功能。

2.1.1变负载进相器。系统设计需稳定。可靠，具有先进性。

2.1.2变负载进相器。采用先进可靠的控制系统，对起动进行全程监控，并具有起动曲线输出，贮存及远程通讯等功能。

2.1.3变负载进相器。具备同DCS系统及高压开关柜。连接的I/O接口装置，以及电气模拟量的转换装置。

2.1.3.1变负载进相器，与DCS系统连接的信号。

数字量输出，①备妥信号，②进相指示信号。

数字量输入，①进相命令，②退相命令。

2.1.3.2变负载进相器，与高压开关柜连接的信号。




数字量输出，故障分闸信号。

数字量输入，进相联锁信号。

    模拟量输入，①定子电流，②定子电压。

2.1.3.3变负载进相器，与水阻柜连接的信号。

数字量输出，本柜备妥。

数字量输入，允许进相。

以上所有数字量采用无源接点输出，定义为接点闭合时有效。除特别注明外，接点容量不小于3A、240V.AC。





2.1.4变负载进相器，与主电控柜，（不在此订货范围），要可靠连锁。

2.1.5变负载进相器，的检测及保护功能，需可靠、完善。

2.1.6应具有两种控制方式，电控箱应设置“远程/就地”，控制转换钥匙开关。打至“远程”时,接收DCS系统，的自动控制;打至“就地”时，实现就地操作控制，在控制柜上直接控制设备起停。

2.1.7 变负载进相器应在柜体上，具有与配套主机相应的标示铭牌。




2.2.技术要求。

2.2.1系统设计具备可靠性，可适用性、可维修性。

2.2.2卖方需严格按照，企业标准进行制造 ，并应完全满足买方提出，的有关性能指标要求。

2.2.3卖方选用的元器件，（空气开关、交流接触器等），要求采用ABB产品，真空接触器选用无锡蓝虹产品。

2.2.4一、二次线路配线。须按国家最新标准安装，二次配线须采用多股软铜线。（1.5mm2以上），并用接线端子冷压连接，接线接线采用不燃或阻燃。型凤凰端子和端子排。

2.2.5柜体面板板材须选。上海宝钢或武钢生产。的优质冷轧钢板，板厚2mm以上。经酸洗磷化处理后喷漆烘干。

2.2.6防护等级。IP40、

2.3.技术标准。

2.3.1卖方对所供设备。必须精心制造，严格按买方要求制造 ，其产品应符合开关柜行业相关的。国际电工委员会及国家标准。

2.3.2变负载进相器应按标准。要求进行检查试验和型式试验，主要内容如下。

A．电气间隙爬电距离试验。

B．介电强度试验。

C．操作试验。




三、资料交接。

（1）设备外型图，剖面图、基础图，（含设备静荷载和动荷载参数）。

（2）变负载进相器的原理图，接线图及其他相关资料。

（3）文件及图纸应准确，清晰、完整，图纸应具有合适的比例，买方有权拒收不完整，或不清晰的文件、图纸。卖方应提供最新的文件，图纸，费用由卖方负担。由于提交不完整或，不正确的图纸，数据引起安装工作的延误和损失，卖方应承担责任。买方有权要求卖方对设备的，设计进行修改以满足本技术文本的要求。
