高压固态软启器两种启动方式

发布时间:2019-09-04

浏览量:0

发布人:固态软启动

高压固态软起柜是用于鼠笼型电机使用的专业柜子。现在源创电气告诉你。

直起方式是备用方式,即在软启动柜出现元件损坏等不能复位的故障,所采用的起动方式。下面给出两种起动方式的操作步骤,以供参考。

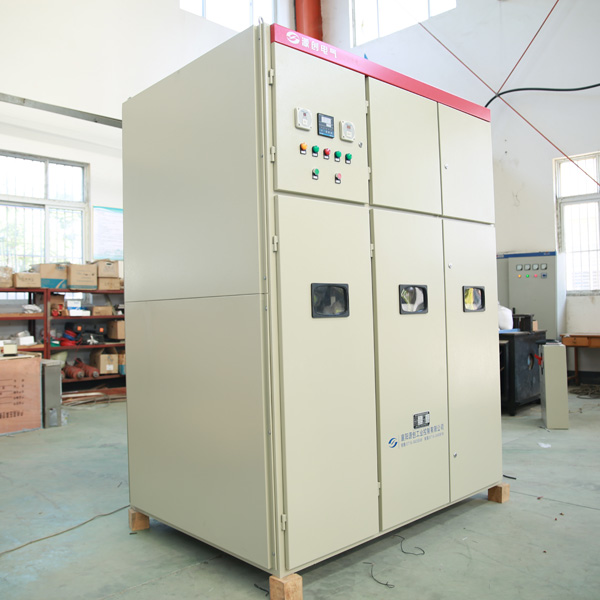

高压固态软启动柜

    软起方式

    将柜体面板上的“软起/直起”旋钮,旋至软起位置;若要从高压固态软起动柜面板上的“起动”按钮起动时,则需将“本柜/远程”旋钮,旋至本柜位置;若是不从本柜起动,则需将“本柜/远程”旋钮,旋至远程位置。

    送上控制电源,查看柜体面板上的黄色“故障指示”灯状态,若是亮着,则有故障,

高压启动柜
    可通过点击触摸屏下面,最后一个“故障查询(Query fault)”按钮,进入故障查询界面,查看故障信息,并通过点击左上方“复位(Reset)”按钮复位故障。若是外部输入故障,则须找到外部故障点,消除外部故障后才能复位成功。再查看最后一个红色“旁路合指示”灯状态,若是亮着,则表示旁路接器KM1处于合位,可直接按红色蘑菇头“急停”按钮,将其分开,然后复位故障即可。

    3、合上前端高压开关柜的断路器,送主回路高压电源。电源送上后,查看高压固态软起动柜触摸屏“Voltage”是否有电压值,或者查看电压数显表与下柜门电磁锁上的三个小灯是否点亮,若点亮即高压电已送至本柜。
高压启动柜
    4、查看柜体面板上的第一个绿色“备妥指示”灯状态。若是亮着,则柜体无故障,可以正常起动。若是不亮,则检查旁路接触器KM1是否分开,高压开关柜主电源是否送上。

    5、上述步骤准备完毕,则可正常起动,按下“起动”按钮,电机即可完成起动。

    6、需要停机时,则直接按下停机按钮即可,再分开高压开关柜断路器,断开主回路高压电源。

    直起方式
高压启动柜

    将柜体面板上的“本柜/远程”旋钮,旋至本柜位置;将“软起/直起”旋钮,旋至直起位置;按下“直按起动”按钮,合上旁路接触器KM1。

    合上高压开关柜断路器,送主回路高压电源,电机即可起动完成。
高压启动柜

    需要停机时,直按分开高压开关柜断路器,断路主回路高压电源,再按按红色蘑菇头“急停”按钮,分开旁路接触器KM1。


 高压固态软启动器简称晶闸管软起动器,根据不同的应用情况设置初始转矩,起动时间,停机时间和各种保护值等,平滑的起动特性和维护量小等特点使高压固态软启动器具有传统起动方法无法比拟的优越性,同时我们也要理性的承认其缺点,下面,西诺尔电气就为您绍10KV晶闸管式高压固态软启动器的缺点和优点:

  软启动器的缺点:

1、起动过程中高次谐波含量有点高;

2、抗干扰能力略差,由于控制部份是电子电路,抗干扰能力比原始的星三角略差一点,但现化软起动器均采用计算机数字化控制,抗干扰能力可以满足工业现场要求;

3、高压领域产品价格较贵;

4、对于绕线式电机不起作用,到目前为止,绕线式电机最适用的还是水阻柜

  软启动器的优点:

1、体积小,结构紧凑,同等功率下,体积为其它软启动的50%左右,可以节约大量基建投资;

2、计算机数字控制,功能齐全,便于实现自动控制,远程组网控制;

3、免维护,安全可靠,晶闸管不同于其它类型的产品需经常维护,连续运行数年也无需停机维护,更无爆炸引起高压接地等危险;

4、能实现软停车,可消除骤然停机对水泵或输送带机等设备的冲击与损坏,保证设备安全运行,可提高电动机和相关机械设备的使用寿命;

5、安装使用简单;

6、具有良好的人机界顶,菜单丰富,显示直观;

7、无电流冲击,对机械负载的转矩冲击小;

8、负载适应性强,调试方便,可根据负载变化来方便,自由地调整所有参数,从而使得各种负载达到最佳的起动效果;

9、寿命长,晶闸管无触点的电子邮件,一般使用寿命可达十年以上;

10、起动重复性好,保护功能完善;

  起动原理

  在软起动器中三相交流电源与被控电动机之间串有三相反并联晶闸管及其电子控制电路,起动时,使晶闸管的导通角从0开始逐渐增大,电动机的端电压便按照预先设置的控制方式从零电压开始逐渐上升,直至达到电源电压。

  综上,源创电气给出了高压固态软启动器的综合评价:高压固态软启动柜根据不同负载和不同供电电网容量,对电动机起动性能的要求也不一样,对异步电动机起动性能的基本要求有,足够大的起动转矩倍数,起动时间,能符合生产技术要求,起动设备简单,经济,可靠等,高压固态软启动器只适用于鼠笼型电机,拖动负载有:空压机,水泵,输送带机,破碎机,风机等,生产厂家根据高压固态软启动器的缺点和优点给您合理建议,如果您想节约空间,好维护,起动性能好,智能化程度高(以后可以根据现场情况进行升级),那么就选择高压固态软启动器柜
