综合性价比高的绕线电机液体电阻起动器原理

发布时间：2021-05-21

浏览量：0

发布人：未知

分享到

综合性价比高的绕线电机液体电阻起动器原理介绍:

一、概述

YRQ系列液体电阻起动器可广泛用于水泥、化工、钢铁、冶金、矿山等行业90－lOOOOKW绕线式异步电机。

二、工作原理

YRQ系列液体电阻起动器是采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入电机转子回路中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入转子回路时）液体电阻由大到小作无极变化，从而使电机低电流平滑起动。

三、环境条件

周围空气温度：（－40－＋50）℃

相对湿度：≤90％

海拨高度：≤ZOOOrn

安装场所无显著摇动和冲击振动；无腐蚀性气体；安装倾斜度≤5℃

电源要求：三相四线交流380V±10％，50HZ

四、技术参数

起动电流：lq≤1.3le

起动时间：10－60S，预整定，现场可调；

起动次数：连续起动5－10次；

电液正常工作温度：0～70℃；

柜体防护等级：lP20 lP30；

五、性能特点

起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器；

软起动，起动电流小，约为电机额定电流的1.3倍；

可连续起动5－1O次；

起动过程平滑，对设备无机械应力冲击，可延长机械设备及电要的寿命；

可低电压起动，电网电压低于电机额定电压的10％时，可顺利起动；

适用性广，可适用任何负载状况下绕线式电机软起动，特别适用于重载起动；

具有起动超时、失压、超行程、超温等多重保护功能；

寒冷地区带自动加热功能；

结构简单、可靠，安装、维护方便。

六、订货须知

提供绕线电机型号、额定功率、定子电流、定子电压、转子电流、转子电压；

提供电机拖动的负载特征（工况说明）；

是否成套订货，成套订货包括：高（低）压一次柜、液体电阻起动柜；

注明高压一次柜柜型（GG1A、XGN等）；

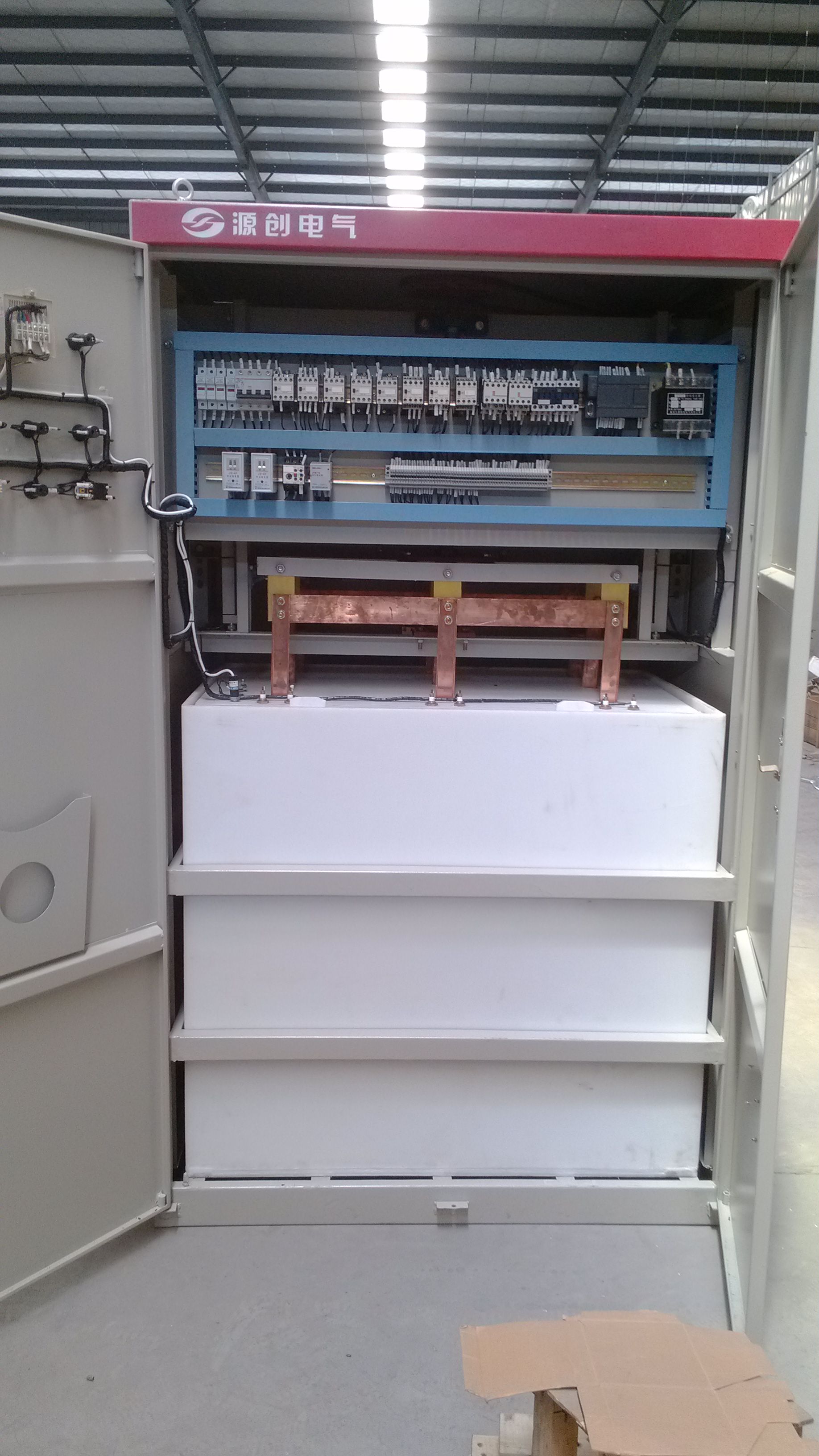

绕线电机液体电阻启动柜

使用寿命长的绕线电机液体电阻起动器找品质信得过的软启动柜厂家源创电气，源创电气在电气行业算是资深厂家，拥有大量的新老客户和良好的市场口碑，实力雄厚，主营：电机软启动柜，水电阻启动柜，液阻柜，水阻柜，高压开关柜，高压电容补偿柜，无功功率补偿装置等，可根据用户需求量身定做，品质包您满意！咨询热线：13508662630张工！微信同号！
